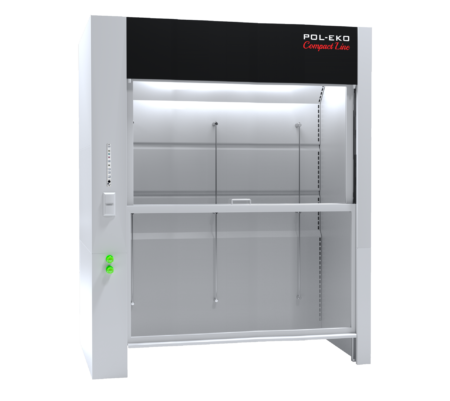

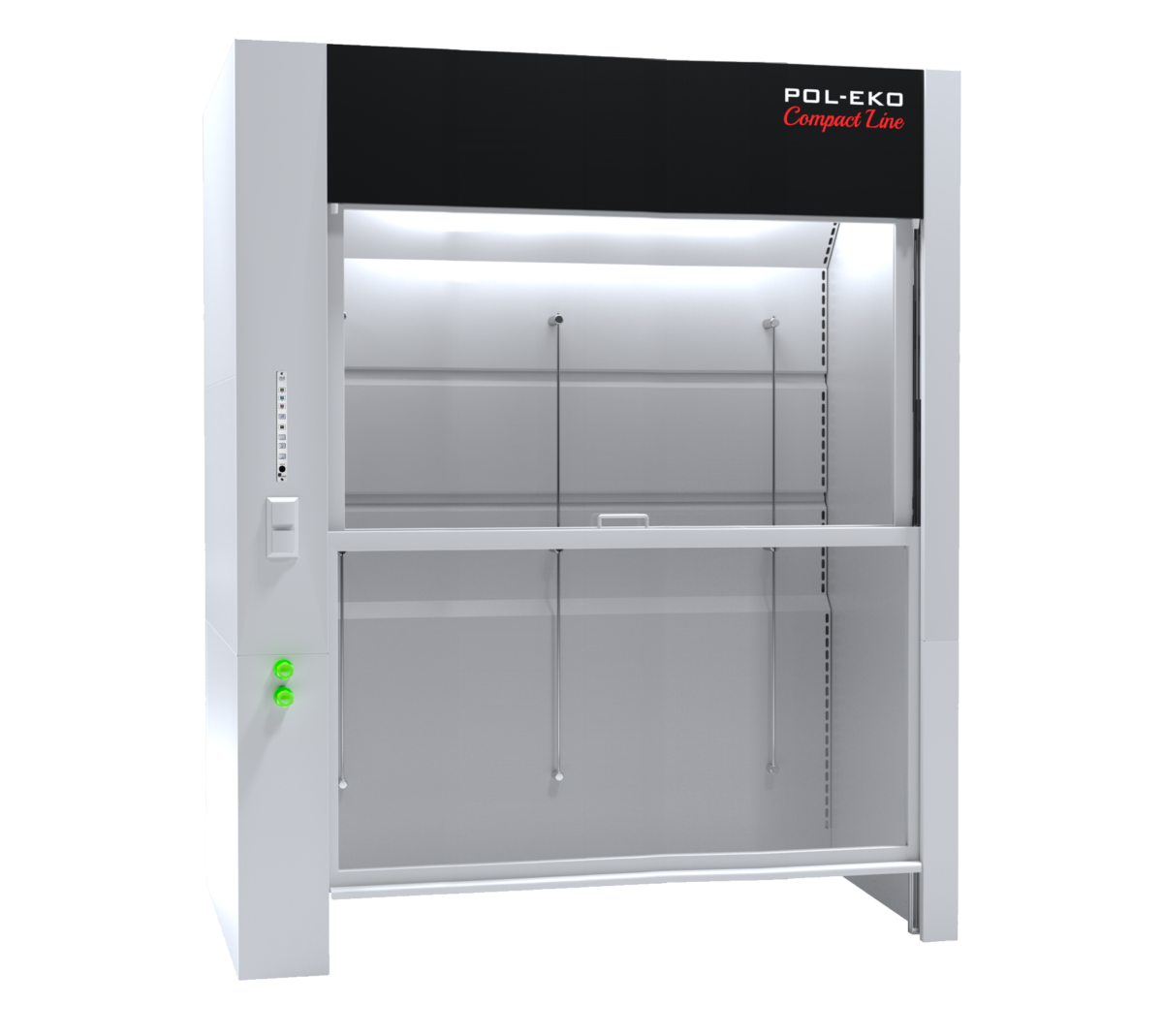

Pol-Eko – Dragskåp för inbyggnad, dragskåp CompactLine DCL 1800

Beskrivning

Pol-Eko – Dragskåp för inbyggnad, dragskåp CompactLine DCL 1800

Standardutrustning för dragskåp:

– 2 x 230V 50Hz eluttag
– 2 x vattenkranar med ventiler i frontpanelen
– keramisk diskho 280x80mm
– belysning av arbetsutrymmet
– luftflödessensor (Schneider FM 550-A-0-E)
– fönster som öppnas uppåt på 500 mm höjd (max 810 mm), dessutom skjutbart glas (höger/vänster)
– struktur helt tillverkad av galvaniserat stål utan användning av träbaserade material
– fönster av härdat glas, lyfts manuellt med motvikt, öppnas uppåt med lås på höjden 500 mm (max 1850 mm), dessutom skjutbara fönster (höger/vänster). Fönstret har ett system som förhindrar okontrollerat fall av fönstret
– energibesparande linjär LED-belysning separerad från dragskåpets arbetskammare med en glasruta
– ett dubbelt bakväggssystem med avgasspalter i den övre och nedre delen som säkerställer korrekt utsug av ångor som är lättare eller tyngre än luft, utan virvlar och döda zoner
– säkerhetslucka i taket som säkerställer dekompression i händelse av okontrollerad tryckökning i arbetskammaren
– komplett övervakningssats (märket Schneider) för luftflödeshastighet i dragskåpets fönster i enlighet med standarden PE-EN 14175. PN-EN 14175; PN-EN 14056; PN-EN 13150

Annan tillvalsutrustning:

– Huvudströmbrytare
– Antichockbrytare
– Säkerhetsbrytare
– 400VAC IP44 uttag
– ytterligare 230VAC IP44 uttag
– 230VAC-uttag inuti arbetskammaren IP44
– Manuellt skyddssystem – batteribackup för övervakningsenheten
– strömförsörjningskontroll av uttaget med möjlighet till timerinställning
– ytterligare gaskranar
– nyckellås för metallskåp under bordsskivan
– Explosionsskyddad utrustning EX
– sidoglasning
– fackverk av syrafast stål, på manipulationskammarens bakre vägg
– inspektionsöppningar
– flexibel bandborste
– ventilerat underbänkskåp av stål täckt med kemiskt resistent epoxifärg, anslutet till ventilationssystemet i dragskåpet, avsett för korttidsförvaring av reagenser,
– Underbänkskåp för syror och alkalier tillverkat av skummad PVC,
– brandsäkert underbänkskåp,
– brickor av polypropylen,
– 230V uttag,
– gasanslutningar,
– automatiska fönster,
– huvudströmbrytare med säkerhetsknapp,
– ytterligare media: gasventiler (tekniska gaser och brandfarliga gaser), eluttag,
– Explosionsskyddad utrustning (belysning, eluttag med stickproppsadaptrar)
– glasade sidoväggar 700×500 mm, tillverkade av härdat säkerhetsglas 4 mm
– galler på bakväggen av rostfritt stål
– delar av dragskåpet av rostfritt stål EN 1.4404 (konstruktion, inre kammare, bänkskiva, hölje)
– möjlighet att placera säkerhetsskåp under dragskåpet i stället för ett standardskåp

STYRENHETER

FM 550

styrfunktioner med visuella och akustiska
larm vid lågt luftflöde
(enligt PN-EN 14175)
larm för fönsterbågens höjd
luftflödesmätning [m³/h]
styrning av belysning i dragskåp

iCM 500 F
mikroprocessorstyrenhet
för reglering och övervakning
av dragskåpets hastighet [m/s]
visuellt och akustiskt larm vid nödsituationer
kontrollpanel med grafik
och numerisk LC-display
gasreglage med höghastighetsställdon

iCM 500 FP
mikroprocessorstyrenhet för reglering
och övervakning av volymetriskt luftflöde
hastighet [m³/h]
visuellt och akustiskt larm vid nödsituationer
kontrollpanel med grafisk och numerisk LC-display
fungerar med Building Management System (BMS)

Automatisk fönsterbågsstyrning SC 500
Sändare/mottagare för infraröd ljusbarriär för registrering av föremål under stängningsprocessen.
Fotpedal för öppning av fönsterbågen (tillval).

ARBETSKAMMARE EFTERBEHANDLING

SS-variant

bänkskiva – solid keramik th. 27 – 33 mm,
med marin kant, keramisk diskho (dim 280 x 80 mm)
är monterad under bänkskivan, inre kammarsidoväggar
tillverkade av stål, täckta med kemiskt resistent epoxifärg.

CR-variant

bänkskiva – massiv keramik th. 27 – 33 mm,
med marin kant, keramisk diskho (mått 280 x 80 mm)
är monterad under bänkskivan, innerkammarens sidoväggar
av 8 mm Buchtal-keramik.

PP-variant

bänkskiva – massiv keramik th. 27 – 33 mm,
med marin kant, keramisk diskho (dim. 280 x 80 mm)
monteras under bänkskivan, innerkammarens sidoväggar
tillverkade av polypropylen.

LM-variant

bänkskiva – solid keramik th. 27 – 33 mm,
med marin kant, diskbänk i keramik (mått 280 x 80 mm)
är monterad under bänkskivan, innerkammarens sidoväggar
tillverkade av Max Resistance fenolhartskomposit.
